Marantec Comfort 380 blueline

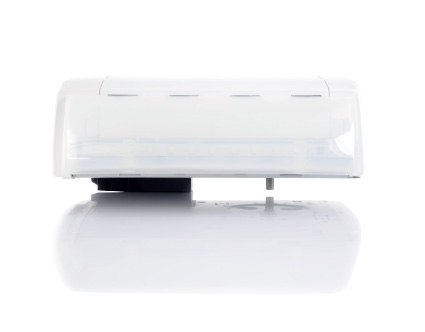

Der Antrieb Comfort 380 blueline
Der starke Comfort 380 ist besonders für sehr große und schwere Tore geeignet sowie für Tore, die viel Kraft benötigen. Er bewegt Tore bis zu einer Breite von 6,0 m und einem Gewicht von 220 kg. Unsere Comfort 380 zeichnet die patentierte blueline-Technologie aus, die den Energieverbrauch auf nahezu Null reduziert, immer dann, wenn der Antrieb nicht läuft. Mit einer Torlaufgeschwindigkeit von bis zu 235 mm/Sek. in Auf- und Zu-Richtung sind die Antriebe dank der speed-Funktion gleichzeitig besonders schnell. Und mit einer maximalen LED-Lichtleistung, die einer Glühbirne von 160 W entspricht, auch noch extrem hell – Komfort und Sicherheit in Perfektion.
Lieferumfang
| -Motor-Aggregat mit integrierter Steuerung |
| -Digital 921 Modulempfänger, 868 MHz bi-linked |
| -Digital 663 Mini-Handsender, 3-Kanal |
| -Digital 572 Micro-Handsender, 2-Kanal |
| -Universal-Einbauset für Schwing- und Sektionaltore |
| Netzkabel mit Eurostecker, 1.500 mm |
Elektrische Daten
| Nennspannung | 230 V |
| Nennfrequenz | 50/60 Hz |
| Stromaufnahme | 1,1 A |
| Leistungsaufnahme Betrieb | 0,25 KW |
| Leistungsaufnahme Stand-by | ca. 0,6 W |
| Betriebsart (Einschaltdauer) | KB 5 Min. |
| Steuerspannung | 24 V DC |
| Schutzart | (Motor-Aggregat) IP 20 |
| Schutzklasse | II |
Mechanische Daten
| Zug- und Druckkraft | max. 1100 N |
| Laufgeschwindigkeit | max. 180 mm/Sek. |
| Öffnungszeit (torspezifisch) | ca. 12 Sek. |
Umgebungsdaten
| Abmessungen | (Motor-Aggregat) 360 x 135 x 335 mm |
| Abmessungen | (Verpackung) 375 x 150 x 500 mm |
| Gewicht (gesamt) | 7,5 kg |
| Temperaturbereich | –20°C bis +60°C |
| Leuchtmittel | (LED) 2x 8-LED-Modul |
Funktionen
| Strom-Spar-Technik blueline |
| Schnelllauf Funktion |
| Elektronische Endabschaltung |
| Soft-Start /Soft-Stopp |
| Aufschubsicherung |
| Blockierschutz |
| Laufzeitbegrenzung |
| Entriegelung über Zugseil (innen) |
| Anschluss Taster, Lichtschranke, Haltkreis |
| Programmierbarer Ein/Ausgang |
| Anschluss für Erweiterungsmodule, nicht EM 13 |
| Anschluss für Battery backup |
| Ausgang 24 VDC, 250 mA |
| Back jump |
| Wartungs- und Zyklenzähler |
| Abschaltautomatik AUF und ZU getrennt programmierbar |
| Teilöffnung programmierbar |
| Antriebsbeleuchtung auch über Funk schaltbar |
| Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar |
| Soft-Lauf-Position AUF und ZU getrennt programmierbar |
| Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar |
| Automatische Zulauffunktion |
| Fehlerspeicher |
| Reset-Funktion |
| Anschluss Erweiterungsmodul Fahrbahnregelung, EM 131 |
| Programmierung und Zustandsmeldung über LCD-Anzeige |
Artikelnummer: 183 506
Antriebsschienen
Microprofilierte Antriebsschiene
Zahnriemen, 2- teilig (0,8mm) zur Auswahl:
K- Schiene: Bis zu einer Torhöhe von 2180 mm
| Gesamtlänge | 3080 mm |
| Bewegungshub | 2475 mm |
| Verpackungslänge | 1600 mm |
| Gewicht | 5,4 kg |
Artikelnummer: 115 165
M- Schiene: Bis zu einer Torhöhe von 2450 mm
| Gesamtlänge | 3330 mm |
| Bewegungshub | 2725 mm |
| Verpackungslänge | 1725 mm |
| Gewicht | 5,9 kg |
Artikelnummer: 115 167
L- Schiene: Bis zu einer Torhöhe von 3000 mm
| Gesamtlänge | 4090 mm |
| Bewegungshub | 3485 mm |
| Verpackungslänge | 2100 mm |
| Gewicht | 7,0 kg |
Artikelnummer: 115 168
